Арматура является основой железобетонных конструкций, применяется в высотном и монолитном домостроении, при строительстве прибрежной инфраструктуры, при возведении мостов, тоннелей, метро, эстакад, заливке фундаментов и межэтажных перекрытий.
Как правило, в строительстве арматуру объединяют в арматурные изделия. Для этого с помощью сварки и вязальной проволоки создают сетки и каркасы.
Для ускорения технологического процесса могут использоваться сварные сетки из металлического прутка.
Такая конструкция позволяет равномерно распределять нагрузки, возникающие при усадке бетона, изменениях температуры и внешних воздействиях.
Количество арматуры и ее сечение определяется на основании расчетов предполагаемых нагрузок.
Достоинствами металлической арматуры являются высокая усталостная прочность, антикоррозионная стойкость, надежная сцепка с бетоном, высокая прочность на растяжение и сжатие.
Также неоспоримым преимуществом металлической арматуры является стойкость к щелочным реакциям и долговечность. В отличие от стеклопластиковой арматуры, металлическая
не теряет прочность с течением времени. Арматура строительная изготавливается из углеродистой и низколегированной стали.
Классы арматуры
Арматура делится на несколько классов. При этом в классификации может присутствовать как старое название так и новое. Стоимость арматуры зависит от класса и диаметра прута.

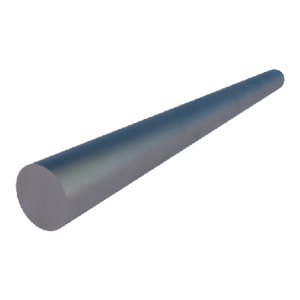

Арматура А1(А240), где А1 - старое название, основанное на старом ГОСТ 5781-82, А 240- новое. А1 (AI)/А240 выпускается в мотках и прутках, имеет гладкий профиль согласно ГОСТ 2590-2006. Производится из сталей Ст3СП, Ст3ПС, Ст3КП. Используется для изготовления петлевых элементов при производстве железобетонных конструкций и соединения между собой арматуры более высокого класса.
Применяется при устройстве фундаментов, армировании стен и потолков зданий, изготовлении гнутых металлический конструкций.
Арматура А1/А240 хорошо сваривается электросваркой, но из-за гладкого профиля поверхности имеет недостаточное сцепление с бетоном и поэтому не может использоваться в качестве каркаса несущих конструкций.
Купить арматуру в Москве и МО диаметром ф 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40 мм по выгодной цене Вы можете в ТК Балтия. Длина прутков составляет 11,7 метра.

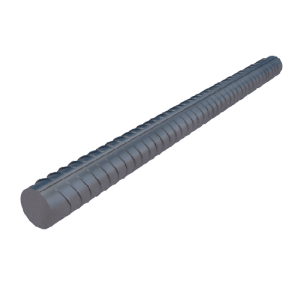

А2 (AII)/A300 - стержни с рифленой поверхностью, наличием поперечных и продольных ребер. Обычное исполнение. Рисунок рифления может быть различным и выполняет функцию прочной фиксации арматурного прутка в бетоне. Изготавливается из металла серии СТ5СП(пс) или СТ18Г2С. Применяется для малоэтажного коттеджного строительства, возведения складов, цехов, торговых центров.
Поставляется диаметрами от 10 до 80 мм. Так же как и арматура А1 может поставляться в мотках и прутках.
Ac2 (АсII)/Ас300 - арматура рифленая, с более редким рифлением, чем арматура А3, из стали 10ГТ диаметром 10-40 мм. Специальное исполнение. Имеет выступы по винтовым линиям с обеих сторон с одинаковым заходом.
А3 (АIII)/A400 - рабочая арматура периодического профиля. А3– выпускается из стали марок 35ГС, 25Г2С, 32Г2Р.
A3 (АIII)/А500 — арматура строительная рифленая, из стали А400С, А500С диаметром 6-40мм. Производится также в серии «В» из металла методом холодного вытягивания. Наиболее востребована для плиточных фундаментов, ленточных или свайного типа.
A4 (AIV)/А600 — строительная металлическая арматура рифленая, из стали 80С, 20ХГ2Ц диаметром 6-40мм.
A5 (АV)/A800 — арматура рифленая, из стали 23Х2Г2Т, 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР диаметром 6-40мм.
A6 (АVI)/A1000 — стальная арматура рифленая, из стали 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР диаметром 10-32мм. Допускается сваривание электродуговым способом без ограничений. Хотим напомнить, что в ТК Балтия Вы сможекте не только купить арматуру цена который ниже чем у конукурентов, но и разделить на две части по 5,85м, для удобства транспортировки.
У нас можно купить арматуру следующей маркировки:
А - арматура, арматурный стержень, арматурный пруток, арматурная провлока 240, 300,400,500,600,800,1000 - предел текучести в МПа (МегаПаскаль). Если в маркировке присутствует буква К это означает стойкость к коррозии. Поверхность подвергается цинкованию или гальванизации.
С - свариваемость
Т - термомеханически упрочненная сталь
ф 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40 - диаметр в мм
Пример:
А400С ф10 - арматура, предел текучести 400 МПа, возможность сваривания, диаметр 10мм.
Иногда применяют цветовую маркировку арматуры. Для этого торцы окрашивают в различные цвета.
Красный - А4, низколегированная сталь
Красный и Зеленый - А5, низколегированная сталь
Красный и Синий - А6, низколегированная сталь
Белый и Синий - Ат3, термоупрочненная
Белый и Желтый - Ат4, термоупрочненная
Зеленый - Ат4K, термоупрочненная, коррозионностойкая
Белый и Зеленый - Ат5СК, термоупрочненная, свариваемая, коррозионностойкая
Желтый и Зеленый - Ат5К, термоупрочненная, коррозионностойкая
Желтый - Ат6, термоупрочненная
Зеленый и Черный - Ат6К, термоупрочненная, коррозионностойкая
Для формирования арматурного каркаса в ряде случаев используется вязальная проволока.
Вязальная проволока изготавливается из низкоуглеродистой стали по ГОСТ 3282-74 "Проволока стальная низкоуглеродистая общего назначения".
О - термически обработанная, отожженная,
С - светлая, термически обработанная в защитной атмосфере,
Ч - черная, покрытая окалиной после термообработки,
НО - не обработанная термически,
1Ц - с покрытием, оцинкованная 1го класса,
2Ц - с покрытием, оцинкованная 2го класса,
П - повышенная точность изготовления,
Поставляется в мотках или на катушках.
Диаметр проволок вязальных ф 0,16мм, 0,18мм, 0,20мм, 0,22мм, 0,25мм, 0,28мм, 0,30мм, 0,32мм, 0,35мм, 0,36мм, 0,37мм, 0,40мм, 0,45мм, 0,50мм, 0,55мм,
0,56мм, 0,60мм, 0,63мм, 0,70мм, 0,80мм, 0,85мм, 0,90мм, 0,95мм, 1,00мм, 1,2мм, 1,6мм, 2,0мм, 2,4мм, 2,5мм, 3мм, 4мм, 5мм, 6мм, 6,3мм, 10мм.
Варить арматурный каркас или вязать проволокой решается каждый раз в зависимости от требований к возводимой конструкции.
Если масса строительного объекта небольшая, то можно ограничиться вязаным каркасом из арматуры.
Если каркас массивный, высокий, возводиная конструкция тяжелая, то предпочтительнее сварка.
Сварка не применима, если используется термоупрочненная сталь. В этом случае при сварке арматура потеряет прочность, произойдет отпуск стали.
Также нельзя варить слишком тонкие прутки арматуры, потому-что сварочная дуга может разрушить целостность арматурного каркаса.
Нужно обратить внимание, что применима только электродуговая сварка. Газосварка не подходит для сварки арматуры.
Резать арматуру можно с помощью станка для резки арматуры, с помощью УШМ (Углошлифовальной машины) или болгарки с отрезным диском, ножовки, газорезательного инструмента, кусачек, гильотины.
Для гибки арматуры используют специальные гибочные стенды. Если диаметр арматуры небольшой, то можно осуществить гибку вручную.
